一、方案背景：

目前安監局要求全部電梯增加三方面通話設備的命令，現傳統的電梯閉路電視視頻監控系統，采用電梯專用視頻線來傳輸電梯內的視頻信號。可隨著時間的推移，國內電梯用戶使用量越來越高的情況下，用戶普遍反映電梯視頻傳輸線在使用過程中每天幾百次的上下波折，一般超過半年時間后，線路開始脫皮，甚至有些折斷而導致不能使用。而更換這套線路是非常復雜費時費力的工作，所以在設計電梯監控方案時候需充分考慮這一點，采用無線傳輸設備來完成此項目，解決布線復雜，線路老化等問題。

二、需求分析：

·產品采用數字網絡監控，對電梯的安全情況進行24小時視頻監控。

·監控電梯出現異常時，可以第一時間做出反應，既可實時觀看視頻畫面，又可事后調用回放

·硬盤記錄的監控錄像，尋求解決問題的突破口和有效證據。

·監控視頻需要穩定可靠，清晰流暢。

三、例子分析：

1.      小區有8棟樓，要對8棟樓中的所有電梯進行視頻監控。

2.      1-8號樓電梯轎廂的視頻監控信號要回傳到主控中心，主控中心服務器上傳到網絡

3.      周圍的無線信號干擾多，采取網橋點對點傳輸信號方式，最大限度避免干擾

4.      每個電梯內裝有全景攝像頭或者高清720p攝像頭，所占帶寬4到6兆

5.      電梯內有各種超強低頻動力電源，電機電火花，變頻電機的干擾。

6.      電梯井有36米高。

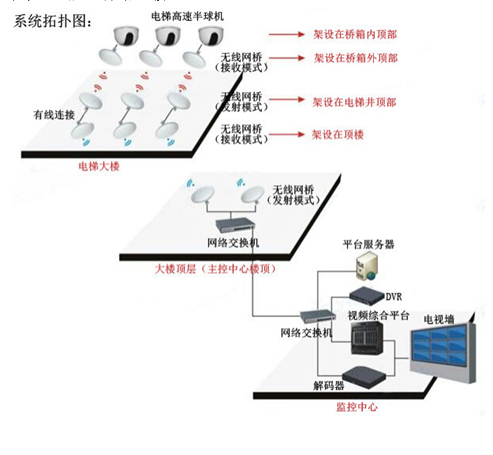

四、電梯前端系統架構

以1號樓的電梯為例，前端監控半球機通過網線與A無線網橋相連（電梯轎廂），并將無線網橋固定在轎廂外頂部，在電梯井頂部安裝B無線網橋（裝在頂層機房），然后將B網橋與C網橋（屋頂）通過網線相連，C網橋負責將數據回傳到D網橋，D網橋（發射互聯網信號）連接互聯網，負責信號傳輸，將這棟樓的視頻信號全部收集起來回傳到云數據中心。

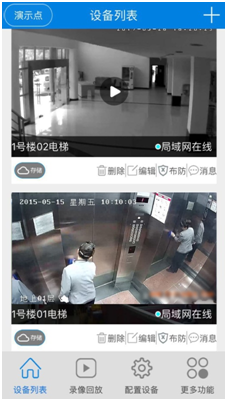

通過手機和電腦上安裝的軟件，可實時顯示1-8號樓轎廂里畫面

              --

   電梯列表                              單個電梯畫面

五、主要設備

網橋傳輸設備

電梯轎廂監控?cái)z像頭

六、產品介紹：

網橋部分

產品特點：

★ 功率高、靈敏度高、無線信號好；

★ 輸出功率可調，輸出頻率可調；

★ 支持POE供電；

★ 設備內置看門狗功能，杜絕死機，超強穩定；

★ 可搭配多種天線，組網靈活，安裝簡單。

適用范圍：

★ 酒店無線覆蓋、無線監控。

★ 企業無線局域網WLAN。

★ 遠程點對點通訊、無線網橋。

★ 移動運營商WISP 大客戶接入系統。

★ Wi-Fi 無線城市覆蓋。

攝像頭部分
